KAFO серии CV/DV Фрезерные обрабатывающие центры Kafo Станки с ЧПУ Фрезерные станки

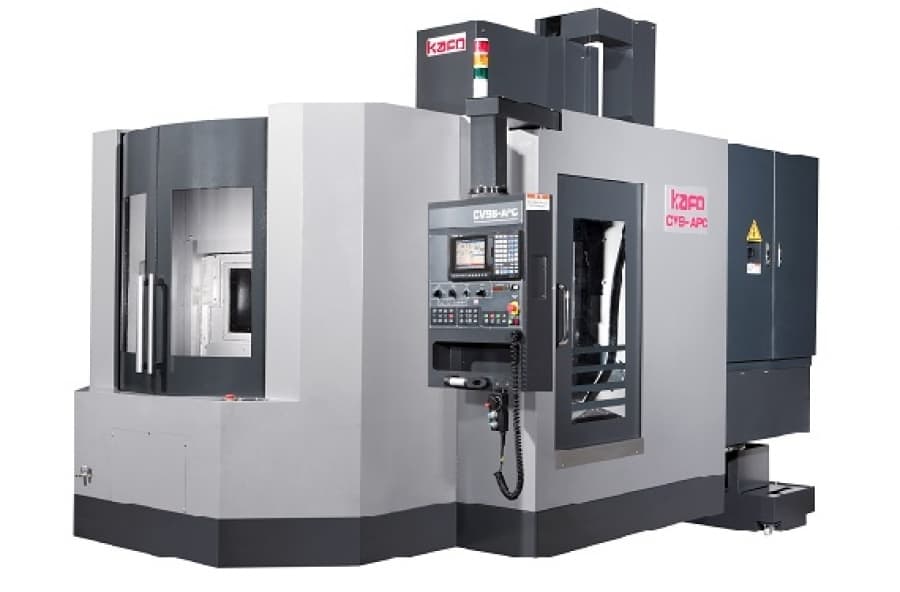

KAFO серии CV/DV Фрезерные обрабатывающие центры

Запросить коммерческое предложение
Проконсультируем и ответим на все вопросы
Максимальная нагрузка на стол (кг): 800
Максимальный ход оси по X (мм): 1100
Страна производства: Тайвань
Производитель: Kafo
dmt1122

Описание

Характеристики
  • Тип напр.: скольж., роликовые, шариковые
  • Размер рабочего стола: от 860 x 520 до 1200 x 600 мм
  • Мощность: от 7,5 до 18,5 кВт
  • Масса: от 3300 до 10700 кг

Видео обзор работы оборудования

НАЗНАЧЕНИЕ:

Обрабатывающие центры с ЧПУ серии CV/DV предназначаются для высокопроизводительной обработки резанием заготовок из алюминиевых сплавов, конструкционных, легированных и жаропрочных сталей. Станки выполняют широкий спектр технологических операций: фрезерование, сверление, растачивание отверстий. Процесс резания: перемещение режущего инструмента, последовательность операций управляется от ЧПУ и осуществляется в автоматическом режиме без участия оператора.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Обрабатывающие центры с ЧПУ KAFO серии CV/DV применяются во всех областях машиностроения: начиная с автомобильной промышленности, станкостроения, инструментального и приборостроительного производства и заканчивая судостроением, авиационной промышленности и ракетно-космической отрасли. Где бы не понадобилось производить фрезерные операции, везде могу стоять наши станки серии CV/DV, будь то опытное или единичное производство, мелкосерийное или среднесерийное, так и на крупносерийных производствах эти станки будут незаменимым участником производственного процесса.

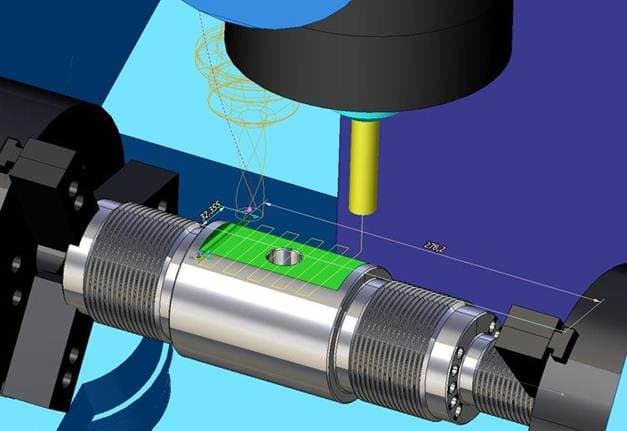

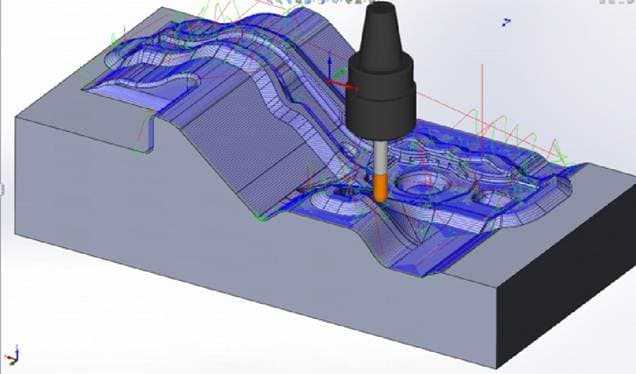

СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

У станков серии CV/DV надежная конструкция из высококачественного модифицированного чугуна, с широким литым основанием и станиной после высокоточной обработки, которые обеспечивают наилучшую опору конструкции и жесткость при обработке. Серия CV/DV с очень жесткими и точными роликовыми направляющими качения, обеспечивающими высокую скорость перемещения на ускоренном ходу. Каждая ось приводится в движение ШВП большого диаметра с высокоточным шлифованием и предварительным натягом, а также с центральной системой охлаждения. Это обеспечивает высокую точность и скорость перемещения до 36 м/мин (Опция 48 м/мин). Жесткая установка направляющих на высокоточной станине гарантирует точность поверхности контакта, обеспечивает надежную жесткость и общую производительность. Уникальная конструкция колонны с основанием шириной 1400 мм. Вес больше, конструкция стабильнее, таким образом, производительность выше.

Направляющие скольжения оси Z станков серии DV с антифрикционным износостойким покрытием Turcite-B изготовлены в широком исполнении для наилучшей жесткости при фрезеровании. ШВП 3-х осей приводятся в движение напрямую двигателями. ШВП с предварительным натягом обладают высокой точностью и отсутствием люфта. Использование традиционной технологии доводки позволяет получать высокоточные поверхности контакта.

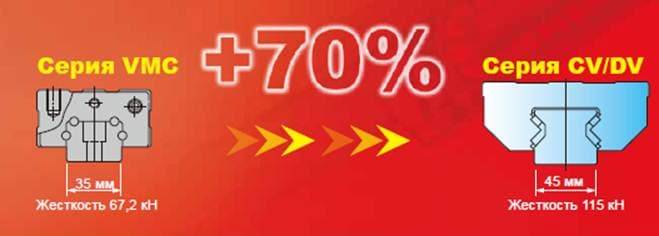

Направляющие

Быстрые высокоточные направляющие качения с циркулирующими роли

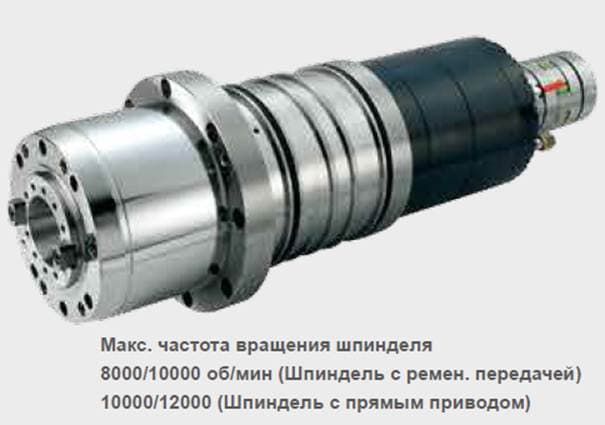

Шпиндель

Используется новое поколение шпинделей с прямым приводом. Их отличает высокая скорость и точность, высокая производительность двигателя, высококачественный жесткий конус. Бесшумные, без люфтов и вибраций. Стандартная комплектация включает масляную систему охлаждения шпинделя для контроля термического расширения и получения наилучшей точности. В шпинделе используется керамический подшипник Ø70 мм, что позволяет сохранять размеры в пределах допуска и точность формообразования даже после долгой обработки, так как вибрации и термическое расширение находятся под контролем.

Редукторный шпинель с частотой 6000 об/мин, превосходная мощность, высокая скорость и точность. Керамический шариковый подшипник способен выдержать высокий крутящий момент, что подходит для тяжелого точения. 2-ступенчатая коробка скоростей с зубчатыми колесами по DIN, квалитет 5, с надежными подшипни и масляной системой охлаждения для уменьшения термического расширения. Каждая коробка скоростей исследована на вибрации и прошла пробный запуск, чтобы переключение скоростей было плавным и стабильным, при этом уровень вибрации G1.


Станина

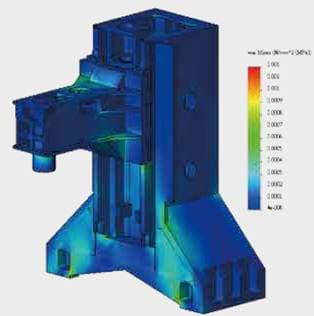

Особо жесткая конструкция литой станины идеально подходит для любых режимов обработки. Шпиндельная головка представляет собой конструкцию из множества модулей, заказчик может выбрать любой тип шпинделя. Нижняя плита и нижнее основание представляют собой единую отливку, гарантируя отсутствие протечек и отличный отвод стружки. Станина станка, колонна, шпиндельная головка, поперечные салазки и рабочий стол проанализированы и оптимизированы при помощи испытаний компьютерных моделей методом конечных элементов (FEM). Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов. Отливки сделаны из модифицированного чугуна Meehanite, что гарантирует однородность и стабильность материала.

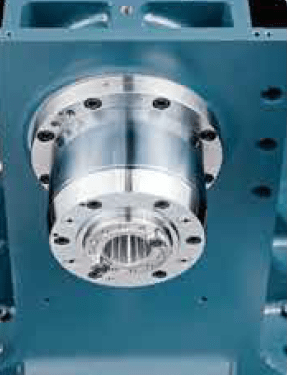

Шпиндельный узел

Жесткий корпус шпиндельной головки поглощает вибрации, предотвращает вибрацию инструмента для получения поверхности с низкой шероховатостью.

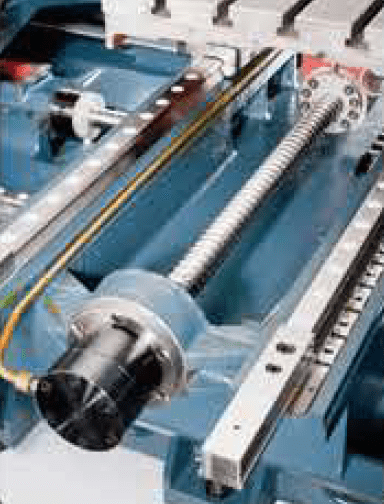

Система ШВП

Привод трех осей представляет собой высокоточную ШВП с центральной системой охлаждения для обеспечения наилучшей точности станка. Для отвода тепла, образуемого при перемещении ШВП, применена система центрального охлаждения, что позволяет удерживать постоянную температуру, термодинамическую стабильность системы передач, выполнять требования по точности.


Привода по осям

Привод по трем осям станка осуществляется высокоточно отшлифованной ШВП большого диаметра с предварительным натягом, а также с центральным охлаждением, что обеспечивает высокую точность позиционирования. Мощный серводвигатель прямого привода без люфта и прочих отклонений, с применением муфты для гашения шума, возникающего в процессе работы.


Ось Z

Ось Z приводится в движение серводвигателем с тормозом и без противовесов. Такая конструкция увеличивает производительность, а во время высокоскоростного 3D фрезерования позволяет получить лучшую шероховатость поверхности и точность.

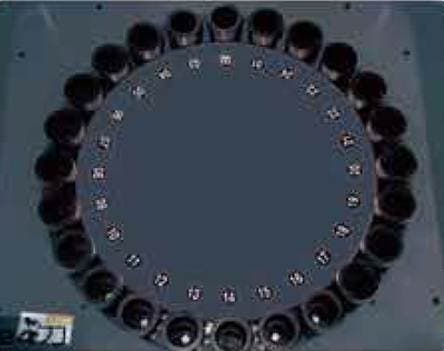

Инструментальный магазин

Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.

Система АСИ бокового типа крепления предотвращает попадание СОЖ в гнездо под инструмент. Высокоскоростная система АСИ с манипулятором и произвольным порядком расположения инструмента обеспечивает более быструю смену инструмента по сравнению с системой без механической руки.

Система АСИ обеспечивает управление большим количеством инструмента и быстрой его сменой.

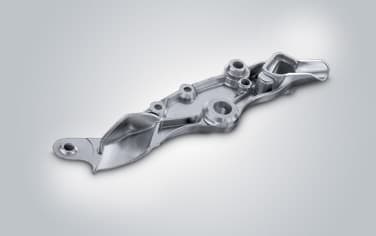

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

1.Система ЧПУ Fanuc, Mitsubishi (Япония) или Siemens, Heidenhain (Германия);

2.Направляющие качения по осям X, Y, Z Hiwin (Тайвань), THK (Япония);

3.Шпиндель с частотой вращения 6000, 7000, 8000, 10000 об/мин;

4.Конвейер удаления стружки;

5.Защита направляющих;

6.Система охлаждения;

7.Освещение;

8.Система автоматической смазки;

9.Трехцветная сигнальная лампа;

10.Кабинетная защита зоны обработки;

11.Инструментальный магазин на 24 позиций ISO40, ISO50;

12.Пистолет для смыва стружки;

13.Пистолет подачи воздуха;

14.USB-интерфейс;

15.Обдув шпинделя воздухом при смене инструмента.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

1.Шпиндель с частотой вращения 12000, 15000 об/мин;

2.Подача СОЖ через шпиндель 20, 50, 70 бар;

3.Инструментальный магазин на 16, 32, 40 позиций SK40;

4.Различные варианты исполнения 4-оси;

5.Закрытая зона обработки для применения масляного тумана;

6.Система измерения вылета инструмента 3D;

7.Система измерения расположения заготовки в пространстве 3D.

Характеристики

Описание
Модель CV-7 CV-9 CV-11 CV-14 CV-16 DV-9 DV-11
Перемещения
По оси X мм 760 900 1100 1400 1600 900 1100
По оси Y мм 520 600 600 700 700 600 600
По оси Z мм 480 600 600 700 700 600 600
Тип направляющих (опционально) тип Шариковые (роликовые) Роликовые Роликовые Роликовые Роликовые X,Y – роликовые X,Y – роликовые
Z - скольжение Z - скольжение
Ширина направляющих мм 35 45 45 45 45 Х,Y – 45 Х,Y – 45
Z - 95 Z - 95
Стол
Размеры мм 860 х 520 1000 х 600 1200 x 600 1550 x 700 1750 x 700 1000 х 600 1200 x 600
Максимальная нагрузка кг 300 650 800 1000 1000 650 800
T-пазы (Количество х Ширина x Дистанция) шт х мм 5 х 18 х 100 5 х 18 х 100 5 х 18 х 100 5 х 18 х 150 5 х 18 х 150 5 х 18 х 100 5 х 18 х 100
Шпиндель
Тип шпинделя (опционально) тип Ременный (прямой) Ременный (прямой) Ременный (прямой) Ременный (прямой) Ременный (прямой) Ременный (прямой, с редуктором) Ременный (прямой, с редуктором)
Частота вращения (опционально) об/мин 8000 (10000, 12000, 15000) 8000 (10000, 12000, 15000) 8000 (10000, 12000, 15000) 8000 (10000, 12000, 15000) 8000 (10000, 12000, 15000) 8000 (10000, 12000, 15000) (6000, 7000 с редуктором) 8000 (10000, 12000, 15000) (6000, 7000 с редуктором)
Конус шпинделя (опционально) тип # 40 # 40 # 40 # 40 (50) # 40 (50) # 40 # 40 (50)
Подача
Скорость быстрых перемещений (опционально) м/мин 36 / 36 / 36 36 / 36 / 36 36 / 36 / 36 36 / 36 / 30 36 / 36 / 30 36 / 36 / 24 36 / 36 / 24
(48 / 48 / 48) (48 / 48 / 48) (48 / 48 / 48) (40 / 40 / 36) (40 / 40 / 36) (48 / 48 / 24) (48 / 48 / 24)
Скорость рабочих подач м/мин 10.10.2010 10.10.2010 10.10.2010 10.10.2010 10.10.2010 10.10.2010 10.10.2010
Система смены инструмента
Тип оправки (опционально) тип BT-40 (CAT-40 / DIN-40) BT-40 (CAT-40 / DIN-40) BT-40 (CAT-40 / DIN-40) BT-40 (CAT-40 / DIN-40) (BT-50 / CAT-50 / DIN-50) BT-40 (CAT-40 / DIN-40) (BT-50 / CAT-50 / DIN-50) BT-40 (CAT-40 / DIN-40) BT-40 (CAT-40 / DIN-40) (BT-50 / CAT-50 / DIN-50)
Количество позиций инструмента (опционально) шт 24 (16) 24 (32, 40) 24 (32, 40) 24 (32, 40) 24 (32, 40) 24 (32, 40) 24 (32, 40)
Мощность
Двигатель шпиндель: пост / 30 мин (опционально) кВт 7,5/11 7,5/11 7,5/11 7,5/11 7,5/11 7,5/11 7,5/11
(11/15, 15/18,5) (11/15, 15/18,5) (11/15, 15/18,5) (11/15, 15/18,5, 22/26) (11/15, 15/18,5, 22/26) (11/15, 15/18,5) (11/15, 15/18,5)
Двигатель подачи X / Y / Z кВт 03.03.2004 03.04.2007 03.04.2007 04.04.2007 04.04.2007 03.04.2003 03.04.2003
Потребляемая мощность кВА 15 20 20 35 35 20 20
Габаритные размеры
Длина мм 2330 3235 3460 4690 5120 3235 3460
Ширина мм 2658 3150 3150 3230 3230 3190 3190
Высота мм 2736 2960 2960 3030 3030 2960 2960
Масса станка: нетто / брутто кг 3800 / 3450 6750 / 6400 6950 / 6600 9540 / 9190 10540 / 10190 6750 / 7400 7950 / 7600
